Зимние статьи Дмитрия Емельянова об Autodesk Vault

Рад Вам сообщить о том, что на сайте Сообщества пользователей САПР от Autodesk в разделе Библиотека опубликованы две моих статьи по Autodesk Vault:

• Основы программирования Autodesk Vault
• Пакетная печать с использованием Autodesk Vault 2013

Статьи готовились основательно, рекомендую к прочтению.

Перенос библиотеки компонентов Inventor из Vault 2009 в Vault 2012 (2013)

Как минимум раз в полтора-два года возникает необходимость менять версию Autodeak Vault на более новую. При этом также возникает необходимость обновлять библиотеки компонентов до формата более новых версий. Возможно также, что необходимо обновить более-менне старые библиотеки до текущей версии.

В данной статье рассмотрим алгоритм переноса библиотеки из версии 2009 в версию 2012.

Для этого нам понадобится:

1. Библиотека 2009.

2. ADMS 2011 (промежуточный).

3. ADMS текущей версии, в который производим перенос: 2012 или 2013.

В силу особенностей системы, придется использовать промежуточный сервер версии 2011.

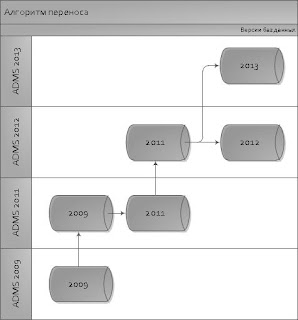

Алгоритм миграции библиотеки 2009->2012/2013

 Ниже представлено видео переноса базы данных.

Если у Вас нет возможности осуществить самостоятельный перенос из версии 2009 - обращайтесь к своему поставщику, либо в техподдержку "Autodesk Vault по-русски" любым удобным Вам способом, указанным в разделе Контакты.

А теперь - ТАНГО! Revit Server и Autodesk Vault

Музыка к статье. Рекомендуется включить во время прочтения.

Посвящается моей любимой жене Оле.

Давайте рассмотрим вопрос, который интересует многих: могут ли сотрудничать Revit Server и Autodesk Vault.

Большинство предприятий архитектурно-строительного направления, в силу неоспоримых преимуществ, использует Autodesk Revit. Для организации же совместной работы весьма в Revit логичным решением является использование Revit Server.

Однако, данное утверждение верно лишь до тех пор, пока не появляется необходимость в организации единого информационного пространства для работы с заказчиками, смежниками и исполнителями.

Возможности Revit Server

Структурно работа Revit Server представлена в видео:



Вкратце: Локально расположенные в каждом офисе кэш-серверы - так называемые "Accelerator" (Рис. 1, средний горизонтальный уровень) - постоянно синхронизируются с главными Revit серверами (Рис. 1, верхний горизонтальный уровень). Это позволяет снизить загрузку серверов и повысить скорость работы локальных пользователей.

Рис. 1 Логическая схема организации совместной работы с использованием Revit Server

Однако, подключение к Revit Server возможно только посредством Revit-приложения. Также он не поддерживает хранение прочих форматов файлов. Схематически логика участия Revit Server в бизнес-процессе представлена ниже (Рис. 2).

Рис. 2 Логическая схема участия Revit Server в бизнес-процессах организации

Возможности Autodesk Vault

Autodesk Vault, помимо данных CAD-приложений, позволяет хранить в себе файлы практически любого расширения: деловая переписка, таблицы, текстовые документы,  каталоги - в общем, вся документация, которая используется при разработке проекта. Схематически это отображено ниже (Рис. 3).

Рис. 3 Схематическое изображение типов хранимых в Vault файлов

Помимо указанных выше возможностей, Vault также позволяет управлять редакциями и жизненным циклом изделия. В результате, смежные отделы будут работать с актуальными утвержденными версиями, вместо того, чтобы работать с моделями, которые доступны в данный момент. В них может содержаться черновое решение, которое не прошло проверку и утверждение.

Совместная работа Revit Server и Vault

Итак, совместную работу из приложений Revit можно осуществлять:
1. Посредством Revit Server
2. Autodesk Vault
3. Одновременного использования Revit Server и Vault.

Последнее утверждение на первый взгляд, сомнительно. Однако, с учетом того, что Vault предоставляет возможности работы с файлами Revit как со структурированными объектами, преимущества становятся очевидными.

Рис. 4 Логическая схема взаимодействия Revit Server и Autodesk Vault

Благодаря надстройке Vault над Revit-приложениями, пользователь не заметит разницы в качестве работы и в то же время получит большое количество преимуществ от использования Vault, как PDM-системы.

По материалам доклада "Complete BIM: An Introduction to Using Autodesk® Vault Collaboration AEC with Autodesk® Revit®" на Autodesk University 2012, Las Vegas".

Проблемы Вашей PLM-команды

Были ли у Вас ранее попытки внедрения PLM? Возможно, Вы пробовали и потерпели неудачу, и не один раз? Возможно, ваша текущая реализация PLM словно прихрамывает на одной сломанной ноге, с рукой на перевязи, и высунутым языком? Если это так, вполне возможно что это из-за того, что Ваша PLM-команда имеет проблемы.

На это есть 5 причин:

1. У Вас нет PLM-команды

Если вы читаете этот блог, и сказали себе: "...какая PLM-команда?", то для Вас есть плохие новости. Если вы хотите внедрить PLM успешно, у Вас ДОЛЖНА быть PLM-команда. Команда PLM отвечает за проверку Вашей готовности к внедрению PLM-решения, за Ваш выбор PLM решений, плану внедрения PLM и за то, что осуществление развертывания происходит согласно требованиям Вашего бизнеса. Если у Вас нет PLM команды, описанное выше никогда не произойдет, и поскольку PLM никогда не заканчивается, команда всегда должна быть занята поддержкой  PLM.

2. У Вашей PLM-команды нет лидера

Каждая хорошая команда нуждается в хорошем лидере. У армии есть генерал, футбольная команда имеет защитника, и в каждой стране есть президент, император, королева, или хоть какой-то руководить. Если у Вас слабый лидер PLM-команды, либо нанятый на неполный рабочий день парень, для которого PLM не является основной работой - либо вообще нет лидеров - внедрение PLM станет для Вас непрерывной борьбой.

3. Ваше PLM команда не имеет направления

Если Ваша PLM команда не знает, что делать, либо они двигаются сразу в 5 направлениях - они будут неэффективными. Если PLM команда не осведомлена о PLM, и каждый из них имеет свой собственный взгляд на то, как работает PLM в Вашем бизнесе, прогресса будет добиться трудно. Команда должна иметь четкий план и желание устранять скользкие места и прочие помехи, которые могут сбить Вашу инициативу относительно PLM, с верного курса.

4. В вашей PLM-команде недостаточно общения

Один из ключей к успешному PLM решений - это коммуникация. Если у Вас нет электронной почты, веб-доступа, заметок в социальных сетях, блогах, группах пользователей, информационных бюллетнях и других средств для организации связи Вашей PLM деятельности, PLM не будет никого беспокоить. Культурные изменения, которые требуются для PLM-интеграции, не могут произойти без массы положительных связей. Отсутствие культурных изменения часто является главной причиной, по которой PLM-инициатива терпит неудачу.

5. Вашей PLM команде не хватает поддержки исполнительной власти

Получение поддержки от топ-менеджеров для PLM является весьма существенным, особенно если Вы хотите реализовать PLM шире, нежели просто набор точечных внедрений. PLM по самой своей природе, является проектом, который требует усиленного участия и работы многих людей в Вашей организации. Если ваша команда не имеет поддержки от исполнительной власти в компании, от остальной части организации будет трудно получить аванс внимания.

Итак, задайтесь вопросом, как же ваша команда занимается PLM? Нуждаются ли они в обучении? Почти для всех PLM-команд - а также команд расширения - обучение никогда не будет лишним.



Что вы думаете по этому поводу?

По материалам блога PLM on my brain.

Детский мат. Меняем порт ADMS Vault в 4 хода

У Вас может возникнуть необходимость сменить порт после установки Vault ADMS на Windows Server 2008 R2, либо на Windows 7.

Решение описано на примере Autodesk Vault Professional 2012. Тем не менее справедливо и для подавляющего большинства других редакций.

Ход 1

Открываем диспетчер служб IIS и меняем порт.

• Пуск -> Панель управления -> Администрирование -> Диспетчер служб IIS.
• Переходим по дереву слева в раздел "Сайты".
• Выбираем сайт "Autodesk Data Management".
• Нажимаем по нему правой клавишей.
• В выпадающем меню выбираем "Изменить привязки".
• Указываем необходимый нам порт.

Ход 2

Открываем файл Web.config, обновляем значение port.
Путь
C:\Program Files (x86)\Autodesk\ADMS Professional 2012\Server\Web\Services

Файл

Web.config
Строка
<server port="8080" sslPort="443" sslRequired="false" website="Autodesk Data Management" />

Редактирование Web.config

Ход 3

Открываем файл Connectivity.ADMSConsole.exe.Config, обновляем значение ключа PORT.
Путь
C:\Program Files (x86)\Autodesk\ADMS Professional 2012\ADMS Console

Файл

Connectivity.ADMSConsole.exe.Config
Строка
<add key="PORT" value="8080" />

Редактирование Connectivity.ADMSConsole.exe.Config

Ход 4

Обновляем адрес подключения для ключа Server.  Это позволит корректно работать службе Job Dispatch Service.
Путь
C:\Program Files (x86)\Autodesk\ADMS Professional 2012\Server\Dispatch

Файл

Connectivity.WindowsService.JobDispatch.exe.config
Строка
<add key="Server" value="127.0.0.1:8000"/>

Редактирование Connectivity.WindowsService.JobDispatch.exe.config

Запись партии

Решение проблемы "Не найден сервер" для Autodesk Vault

Ситуация из опыта лицензирования.

Вы поставили сервер ADMS на Windows 7 или Windows Server 2008 R2. Все работает. Отлично!
Устанавливаете клиент Vault Explorer на серверной машине. Клиент запустился.
Прописываете сервер, подключаетесь.
Всё работает. Ура!
Далее, устанавливаете клиент на рабочей машине.
Прописываете адрес сервера, клиент пишет "Не найден сервер".

Что делать?

Прежде всего необходимо проверить возможность подключения к порту ADMS. Для этого пробуете подключиться к порту ADMS при помощи обычного терминала.

Пусть ADMS настроен на порт 80 (по умолчанию? иначе у Вас может быть порт 8080, или любой другой), и установлен на сервере 10.10.2.10 (можно указывать DNS-имя сервера, например, vaultsrv).
Тогда подключение к порту 80 сервера будет осуществляться так:

Вызываем обработчик команд cmd: Пуск->Выполнить (или Win+R) -> cmd ->Enter.
Вводим команду "terminal 10.10.2.10 80" и нажмем Enter.

Окно очистится. Наберите любой символ и нажмите Enter. Если после этого появится что-то вроде того, что изображено ниже - значит подключение есть.

telnet-подключение к порту сервера ADMS

Впрочем, удачного подключения скорей всего не будет. Одна из причин - блокирование трафика файерволом Windows.

Чтобы проверить это, отключаем файервол (Пуск -> Панель управления -> Брандмауэр Windows) на клиентской и серверной машине.

Пробуем подключиться.
Если подключение происходит удачно - включаем файерволы, и соответствующим образом их настраиваем, разрешая входящие и исходящие подключения для соответствующего порта.

Также подобная ситуация может возникать, когда на порт, указанный по умолчанию, уже занят другим приложением.

Чтобы проверить это, идём в диспетчер служб IIS:

Пуск -> Панель управления -> Администрирование -> Диспетчер служб IIS.

Разворачиваем дерево "Подключения" слева до уровня сайты.

Диспетчер служб IIS

В столбце "Тип привязки" проверяем, чтобы с портом сайта Autodesk Data Management не пересекались порты других сайтов.

Если пересекаются - меняем порт ADMS, либо конкурирующего сайта.

Каждая ситуация уникальна, если не смогли разобраться сами - задавайте вопросы на форуме, либо прямо в блоге на странице "Задать вопрос по Vault".

Золотая середина лицензирования Autodesk Vault: функциональность и выгода

Есть один момент при выборе системы лицензирования Autodesk Vault.


Вы не сможете играть с наборами функционалов сервера: нет возможности для одного хранилища организовать клиентский доступ типа Collaboration и Professional, или Workgroup и Collaboration.

Однако есть ряд решений, которые помогут снизить затраты при использовании Vault.

Веб-клиент Vault позволяет организовать доступ в режиме "Только для чтения", и при этом не требует лицензии. Таким же образом есть возможность подключаться к библиотекам компонентов из CAD-приложений без потребления лицензии.

К тому же, есть возможность поднять репликацию данных между двумя серверами. Фактически это - синхронизация, и обычно используется при территориально распределенной работе. Однако ничего не мешает её использовать и для версионной распределенности.

Так, вы можете для центрального офиса с проектно-конструкторским отделом установить Professional, а для региональных офисов, которые выполняют смежные или строительно-монтажные работы - установить Collaboration. При этом данные будут у всех актуальные.

К тому же, благодаря системе лицензирования пользователи далеко не всегда используют одновременно все лицензии.

Наиболее функциональная и финансово выгодная схема лицензирования должна разрабатываться индивидуально для каждого бизнеса. При необходимости обращайтесь - дадим рекомендации, внедрим, обучим персонал, окажем поддержку!

P.S. Вы можете проголосовать за возможность гибкого лицензирования на форуме Autodesk в разделе Autodesk Vault IdeaStation, где выкладываются пожелания по улучшению. Тогда вероятность того, что эта функция станет доступной в следующих выпусках Vault, станет больше.

UPD: Идея получила статус Future Consideration - это значит, что уже принята в работу.

Что есть что в системах автоматизации производства

Представляю Вашему вниманию блок-схему жизненного цикла промышленных изделий, совмещенную со схемой системам автоматизации. На ней более-менее прозрачно видно, к какому этапу относится какая технология, и немного проясняется зоопарк с аббревиатурами - расшифровки которых приведены в таблице ниже.

Этапы жизненного цикла промышленных изделий и системы их автоматизации

По материалам "Информационно-вычислительные системы в машиностроении. CALS технологии." Ю. М. Соломенцев, В. Г. Митрофанов, В. В. Павлов, Л. В. Рыбаков. М.: Наука, 2003. – 292 с. – Для научных работников, инженеров, преподавателей и студентов технических вузов. ISBN: 5-02-006261-8

Готов ли Ваш бизнес к внедрению PLM?

Нормально внедренная PDM-система является частью полноценного PLM решения. Давайте рассмотрим систему в целом, чтобы понять, элементом какой мозаики является PDM Vault.

Многие подходят к реализации PLM, как к спринтерскому забегу, хотя на самом деле это марафон. Успешная реализация любой технологии в свой бизнес является сложной задачей, но в плане PLM все обстоит особенно сложно. Ситуация обусловлена тем, что PLM является стратегическим решением, а не только программным обеспечением. К тому же, внедрение PLM никогда не заканчивается! Для достижения успеха PLM должно быть задействовано большое количество людей.

Как узнать, готов ли ваш бизнес для получения максимальной отдачу от PLM? Ниже приведены ключевые моменты, по которым вы можете оценить, готовы к успешному внедрению PLM:

1. Административная поддержка

Если вы не получили поддержки PLM со стороны высшего руководства, вы не сможете много сделать. PLM является стратегической деятельностью уровня предприятия, а значит она должна иметь поддержку на самом верху вашей организации.

2. Организационная поддержка

В общую реализацию PLM должно входить большое количество организационных единиц. Если у вас нет поддержки со стороны ключевых людей во всех ваших отделах, за успешную реализацию PLM вам придется сильно бороться.

3. Поддержка пользователей

Есть ли у Вас хороший план, для привлечения пользователей в процесс разработки PLM, и хороший план управления изменениями для поддержки взаимодействия с пользователями после первоначальной реализации?

4. IT-поддержка

Нравится вам это или нет, PLM на IT-отдел ляжет большое количество обязательств. Если они не являются частью Вашей фирмы, либо они смотрят на PLM просто как на еще одно программное обеспечение которое необходимо только установить, вы не добьетесь больших успехов в реализации PLM.

5. Обучение

Все ли люди, связанные с PLM соответствующим образом обучены? Если вы начнете обучать их с самого начала, реализация PLM принесет более быстрые и качественные результаты. Все эти люди нуждаются в обучении PLM, для того, чтобы у них было четкое понимание того, что есть PLM, и как это решение может принести пользу вашему бизнесу.

Безусловно, здесь описаны лишь некоторые аспекты внедрения PLM, однако это те ключевые вопросы, в которых Вы должны разобраться ДО внедрения PLM.

А над чем Вы работаете сейчас для внедрения PLM?

По материалам CIMdata.

PDM-система как компонент PLM-решения

На данный момент под термином Product Data Management (PDM) подразумевается основной компонент полноценного решения Product Lifecycle Management (PLM).

PDM включает в себя следующие базовые компоненты PLM-решения:

• хранение данных и управление документами;
• управление структурой изделия;
• управление рабочими процессами;
• управление классификацией;
• управление программами и проектами.

Само по себе PDM-решение может работать с CAD, CAM, CAE, другими программными продуктами, а также с традиционными не-компьютерными системами, которые создают или используют данные о продукте (например, бумажные документы). Он также обеспечивает доступ и управление безопасностью, поддерживают отношения между элементами данных продуктов, обеспечивают соблюдение правил, которые описывают и управления потоками данных и процессов, а также предоставляет средства для информирования пользователей.

PDM-системы используются менеджерами, администраторами и конечными пользователями.

Компании малого и среднего бизнеса (то есть, те, кто имеет характеристики среднего рыночного типа), используют PDM для поддержки своих бизнес-целей, как правило, в инженерном направлении.

При помощи PLM происходит создание и управление цифровым продуктом или заводом (например, интеллектуальными активами компании), также PLM предоставляет информационную основу для компании и ее расширенного предприятия.

Она состоит из нескольких элементов, среди которых:

• основные технологии и стандарты - например, XML, визуализации, совместной работы, и интеграции корпоративных приложений;
• средства разработки и анализа - например, AEC, MDA, FEA, EDA, CASE, и технических публикаций;
• основные функции - например, хранилища данных, управление документами и содержанием, управления рабочими процессами, управление классификациями, а также управление программами;
• приложения - например, управление конфигурациями;
• бизнес-решения, построенные на прочих элементах - например, решения для автомобильных поставщиков или решения по контролю завода и решения технического обслуживания.

По сути PLM-подход является историческим развитием PDM систем.

Autodesk Vault сам по себе является полноценной PDM-системой, а при правильном внедрении станет сердцем PLM решения Вашего бизнеса.

---

Из Википедии:

PDM-система (англ. Product Data Management — система управления данными об изделии) — организационно-техническая система, обеспечивающая управление всей информацией об изделии. При этом в качестве изделий могут рассматриваться различные сложные технические объекты (корабли и автомобили, самолёты и ракеты, компьютерные сети и др.). PDM-системы являются неотъемлемой частью PLM-систем.

Product Lifecycle Management (PLM) (жизненный цикл изделия) — технология управления жизненным циклом изделий. Организационно-техническая система, обеспечивающая управление всей информацией об изделии и связанных с ним процессах на протяжении всего его жизненного цикла, начиная с проектирования и производства до снятия с эксплуатации. При этом в качестве изделий могут рассматриваться различные сложные технические объекты (корабли и автомобили, самолёты и ракеты, компьютерные сети и др.). Информация об объекте, содержащаяся в PLM-системе является цифровым макетом этого объекта.

Отрасли бизнеса, в которых разумно использовать PDM-системы

Исследование, проведенное CIMdata (корифеем по консалтингу в области PDM/PLM), и опыт внедрения PDM показывают, что предприятия, которые могут извлечь наибольшую пользу из среднего сегмента рынка PDM происходят из целого ряда отраслей промышленности:

• Участники цепочки поставок аэрокосмической отрасли (некоторые 1-го уровня, и все 2-го и 3-го уровней).
• Участники цепочки поставок автомобилестроительной отрасли (некоторые 1-го уровня, и все 2-го и 3-го уровней).
• Компании-производители потребительских товаров (например, бытовая техника, игрушки и т.д.).
• Разработчики электроники, компьютерных компонент, робототехника, и другие high tech производители оборудования и технологий. А также участники цепочки поставок их продукции, особенно 1-го уровня, 2-го уровня, и контрактных производителей.
• Станкостроительные предприятия и производители тяжелого оборудования, в первую очередь те, которые разрабатывают и производят оборудование для производства, например: токарные станки, сборочное оборудование, конвейеры, генераторы.
• Производители медицинского оборудования, оборудования для пищевой промышленности.
• Производители телекоммуникационного оборудования.
• Коммунальные предприятия, особенно те, которым нужно отслеживать и поддерживать физические активы на уровне учреждения, например, подстанции или электростанции.
• Строительные и смежные организации: архитектурные организации
• Системные интеграторы: структурированных кабельных систем (СКС), систем безопасности, систем "умный дом", центров обработки данных (ЦОД)

Как видно, PDM-системы применимы к большому количеству предприятий малого и среднего бизнеса. При небольших - по сравнению с затратами на внедрение PDM систем уровня Enterprise - расходах на внедрение, PDM среднего уровня дают возможность значительно повысить скорость получения прибыли и качество производства.

---

Что есть PDM - описано в статье "PDM-система как компонент PLM-решения".

---

Благодаря предварительно разработанным интеграторами бизнес-решениям (out-of-the-box) под конкретные отрасли, сроки внедрения на конечных предприятиях значительно сокращаются.

Бизнес-решения представляют собой связанную структуру на основе передовой практики, состоящую из:

• моделей данных
• рабочих процессов
• шаблонов
• отчетов
• библиотек компонентов
• дополнительно разработанных приложений
• мастеров проектирования
• трансляторов данных

Они обеспечивают соответствие продукта предприятия требованиям управления информацией.

Autodesk Vault является PDM-системой, которая может удовлетворить потребности в управлении документацией не только Enterprise, но и более простых уровней. В зависимости от потребностей Вы можете выбрать любую из четырех редакций - с различным набором функционала, дополнить её подходящим бизнес-решением и в короткие сроки получить функциональное PDM-решение.

Управление проектными данными: файловая система или PDMs?

В ходе работы над проектом появляется довольно большое количество документации.

Соответственно, появляется вопрос о необходимости хранения и управления ей, ведь для успешного проекта необходимо её не только накапливать, но и использовать и изменять.

Ниже представлена таблица, в которой производится сравнение возможностей и удобства файловой и PDM систем для управления проектными данными.


Как видим, PDM имеет ряд явных преимуществ.

Дайджест новостей Autodesk Vault от 09.01.2013

Autodesk Vault по-русски поздравляет Всех с прошедшими праздниками!

Теперь к новостям.

---

На днях вышли пакеты обновления для Autodesk Vault:

• Vault 2013 Service Pack 1
• Vault 2012 Update 2

Из важного по обновлениям:

• Заработает инструмент очистки версий.
• Может возникнуть проблема с надстройкой Revit. Способ устранения в сопровождающей документации.
• Пакеты обновления установят в систему Autodesk Reference Repair Utility .
• При установке следуйте инструкциям!

---

Autodesk Vault по-русски теперь доступен в Facebook.
